Однолучевой прецизионный эхолот NOVATEST мониторинг и сбор данных, дроны ARCH-00057851

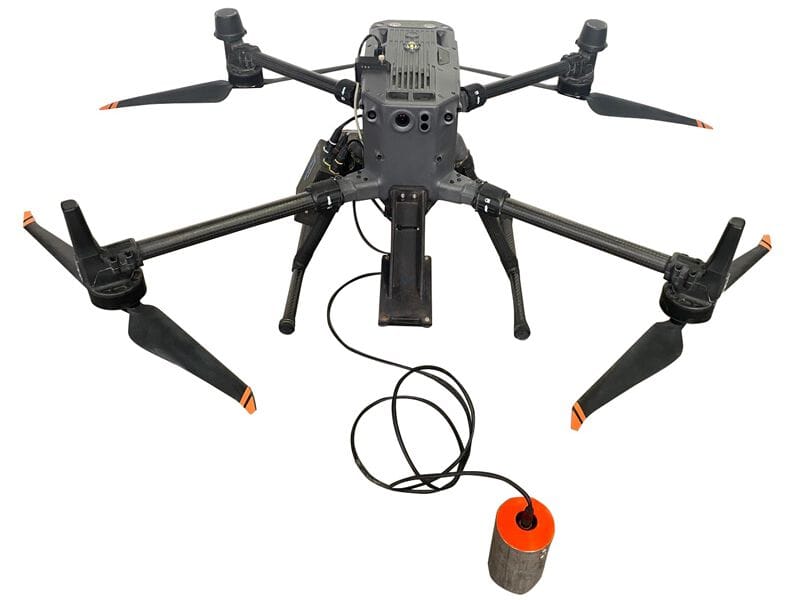

БПЛА Echosounder-это передовое решение для воздушной батиметрии, которое объединяет многочастотный эхолот Echologger ECT-D052S (или другие совместимые модели) на беспилотных летательных аппаратах DJI. Эта передовая технология позволяет проводить точные гидрографические исследования в труднодоступных районах, оптимизируя время и эксплуатационные расходы. Кроме того, Novatest S. r.l. предлагает услугу шаг за шагом интеграции батиметрического датчика на беспилотнике, находящемся у клиента, в дополнение к технической подготовке персонала, обеспечивая идеальную совместимость и максимальную производительность.

Основные характеристики эхолота ECT-D052:

• Dual Frequency: работает одновременно на частоте 50 кГц и 200 кГц, что позволяет эффективно проникать в мягкие отложения для обнаружения твердых субстратов и получения подробной классификации дна.
• Сверхкомпактный дизайн: с размерами Ø74 мм x 90 мм в длину и весом 460 г ECT-D052 легко интегрируется в беспилотные летательные аппараты и автономные транспортные средства, что облегчает работу в сложных условиях.
• Универсальный интерфейс: поддерживает USB 2.0 и последовательные соединения (RS-232, RS-485), обеспечивая расширенную совместимость с различными системами сбора данных и гидрографическим программным обеспечением, такими как Hypack и HydroMagic.
• Встроенные датчики: оснащенный двухосным инклинометром с разрешением 0,1°, он обеспечивает автоматическую компенсацию положения дрона, обеспечивая точные измерения даже в динамических условиях эксплуатации.
• Широкий рабочий диапазон: способен измерять глубину от 0,5 м до 200 м, адаптируясь к различным потребностям рельефа морского дна.

Приложения:

• батиметрические обследования с высоким разрешением
• мониторинг осадочных движений
• оценка эрозии у основания свай мостов
• безопасность и управление портами
• мониторинг волн и приливов

интеграция ECHOLOGGER ECT-D052 на БПЛА обеспечивает эффективное и точное решение для гидрографических исследований, значительно снижая риски и затраты, связанные с традиционными методами.

Технические

характеристики Технические характеристики-Echologger ECT-D052

• рабочие частоты: 50 кГц и 200 кГц
• ширина луча: 10° (при 50 кГц), 5° (при 200 кГц)
• рабочая глубина: 0,5 м – 200 м
• Материал корпуса: анодированный алюминий
• интерфейс связи: USB 2.0, RS-232, RS-485
• формат вывода данных: ASCII TXT, NMEA0183
• скорость связи: 4800-115200 бод
• встроенные датчики: двухосный инклинометр (+/- 90°, точность 0.1°)
• питание: 8-75 В постоянного тока, 2 Вт максимальная
• рабочая температура: -10°C ... + 50°C
• размеры: Ø74 мм (без разъема)
• вес: 460 г
• совместимость программного обеспечения: Hypack, HydroMagic
• встроенные данные GPS: совместимость с регистратором данных SkyHub и радиолокационным высотомером (True Terrain Follow) для захвата дронов

аксессуары

ECT-D052s эхолот с датчиком наклона и температуры, ремнем безопасности и креплениями для интеграции на дронах

• стандартная конфигурация:
• Дрон-квадрокоптер DJI M350 в комплекте с аксессуарами, батареями и радиоуправлением
• эхолот ECT-D052s однолучевой, многочастотный с датчиком наклона и температуры
• бортовой блок управления SkyHub для настройки параметров сбора и сохранения данных.
• Sistema True Terrain Follow TTF per la gestione della quota di volo
• Software di pianificazione di volo UgCS Pro
• Software UgCS Custom payload
• Software di post-processing Hydro Magic
