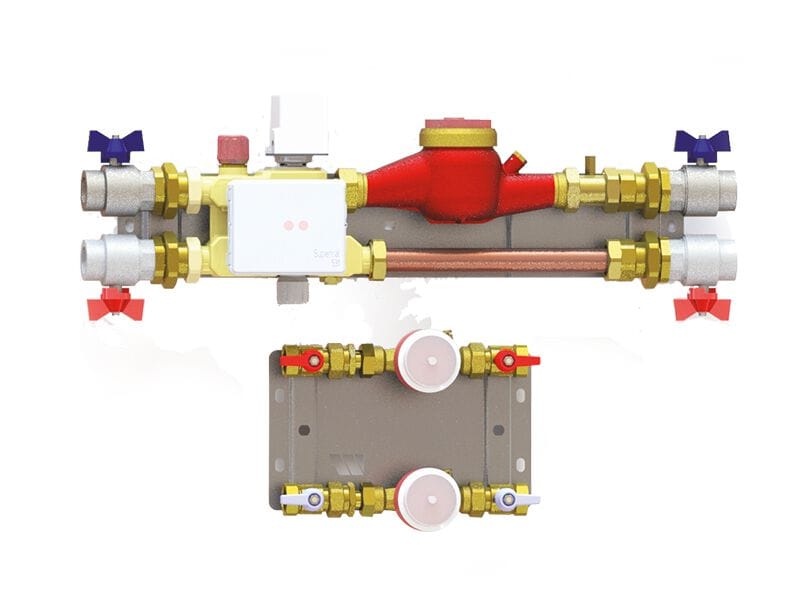

Модуль терморегуляции и измерения тепловой энергии WATTS Domocompact ARCH-00087821

Модуль для терморегуляции и измерения тепловой энергии одного пользователя и учета потребления AS (горячего, холодного и двойного) предварительно смонтирован в открытом шаблоне компактных размеров для высоких скоростей потока между 2000 - 2800 л/ ч. модуль адаптируется для приема основных входов от стояков на любом из них. из четырех сторон. Соблюдайте направление потока, требуемое объемным расходомером. Модуль может принимать основные входы от стояков с любой из четырех сторон. Соблюдайте направление потока, требуемое объемным расходомером.

Модуль состоит из запатентованного многофункционального клапана WATTS из латуни, состоящего из:

• трехходового зонального клапана с электроприводом 24 В или 230 В переменного тока и нормально открытого вспомогательного микропереключателя (серия ETE) в сочетании с байпасным калибровочным клапаном;
• съемный фильтр защиты от примесей с стальной сетчатой корзиной;
• балансировочное устройство;

секция измерения энергии (нагрев и охлаждение)

• измеритель энергии серии Supercal 5 в комплекте с температурными датчиками Pt500
• расходомер турбины uniget (серия MTW) нормированный MID MI004

Измеритель энергии с возможностью дистанционного считывания через M-Bus (EN1434) или радиочастоту (двунаправленная, 433 10mw) питание от батареи или 230vac или 24Vac (все варианты в зависимости от потребностей оборудования).
Цифровые выходы (мощность и объем) для прямого подключения к системам централизации данных. Дополнительные системы передачи по запросу (аналоговые выходы 4-20 мА,0-10 В постоянного тока, релейные модули, RS232)*.

Секция измерение санитарной воды (ACS и AFS) и двойной воды (AD)

• однорядный турбинный расходомер (серия WMT) нормированный MID MI001 (AFS и ACS)
• дополнительный расходомер для ad нормированный MID MI001

Измерение расхода контуров горячая или холодная вода (Qn=4.0) поворот от одного или несколько расходомеров с турбиной uniget (серия WMT).
Модуль прост в обслуживании благодаря наличию запорных шаровых кранов вверх и вниз по течению отдельных секций контура, собранных с объемными счетчиками со специальными расширяемыми фитингами.
Модуль подходит для установки в горизонтальной и/или вертикальной ориентации, с входами / направлением вправо/влево или влево / вправо. Изоляционные и промывочные трубы включены для всех моделей.
Присоединения секция отопления 1.1 / 4 "F. присоединения санитарные секции 1" F.
соответствует директиве: MID 2014/32/EU D. Lgs n°22 2/02/07.

Модули терморегуляции и измерения тепла серии DOMOCOMPACT доступны в различных диапазонах продуктов MyHome, MyHome2, Family и Suite, которые могут удовлетворить различные потребности в проектировании, установке и обслуживании. Диапазон можно разделить в зависимости от фактических потребностей завода, исходя из требований к расходу. Для всех изделий возможна сборка модуля как готового изделия, так и отдельных этапов (установка шаблона, а затем функциональных деталей). В модулях FAMILY и SUITE установлен запатентованный многофункциональный клапан Watts, включающий трехходовой зональный клапан, балансировочный клапан, байпасную калибровку и защитный фильтр.

Применение
универсальность установки и прозрачность потребления делают модели серии DOMOCOMPACT обязательным выбором для тех, кто хочет спроектировать систему с высоким уровнем энергоэффективности и позволить конечному пользователю полностью автономно управлять временем активации, температурой окружающей среды своего помещения и добиться правильного распределения расходы на основе фактического потребления энергии для отопления / охлаждения, горячей и/или холодной воды. Первые на рынке, в том числе для секций, посвященных учету тепловой энергии, отдельно от секций для использования санитарной воды. Все компоненты, предназначенные для учета, соответствуют действующей в настоящее время директиве MID. Мероприятия, направленные на повышение энергоэффективности установок, могут облагаться налоговыми льготами, если они отвечают техническим требованиям, требуемым министерским Указом 06-08-2020 и его связанными с ними.
