Инструмент для неразрушающего контроля NOVATEST исследования каменной кладки ARCH-00031734

Инструмент для неразрушающего контроля "все в одном": единый блок управления, который позволяет, приобретая различные специальные "наборы", выполнять звуковые и ультразвуковые испытания для определения характеристик на месте и в лаборатории таких материалов, как бетон, каменная кладка и каменные материалы, "перекрестная дыра" и испытания " яма"(Сваи Integrity Test) в сваях и диафрагмах фундамента.

ALL - IN-ONE
Contact KIT / MCHA KIT / PIT
Kit система All-In-One-это надежное и надежное оборудование с различными пьезоэлектрическими датчиками и специальными датчиками.
All-in One имеет многоканальную A/D-карту и выбираемые частоты дискретизации от 10 кГц до 6,25 МГц (до 12,5 МГц одноканальный).

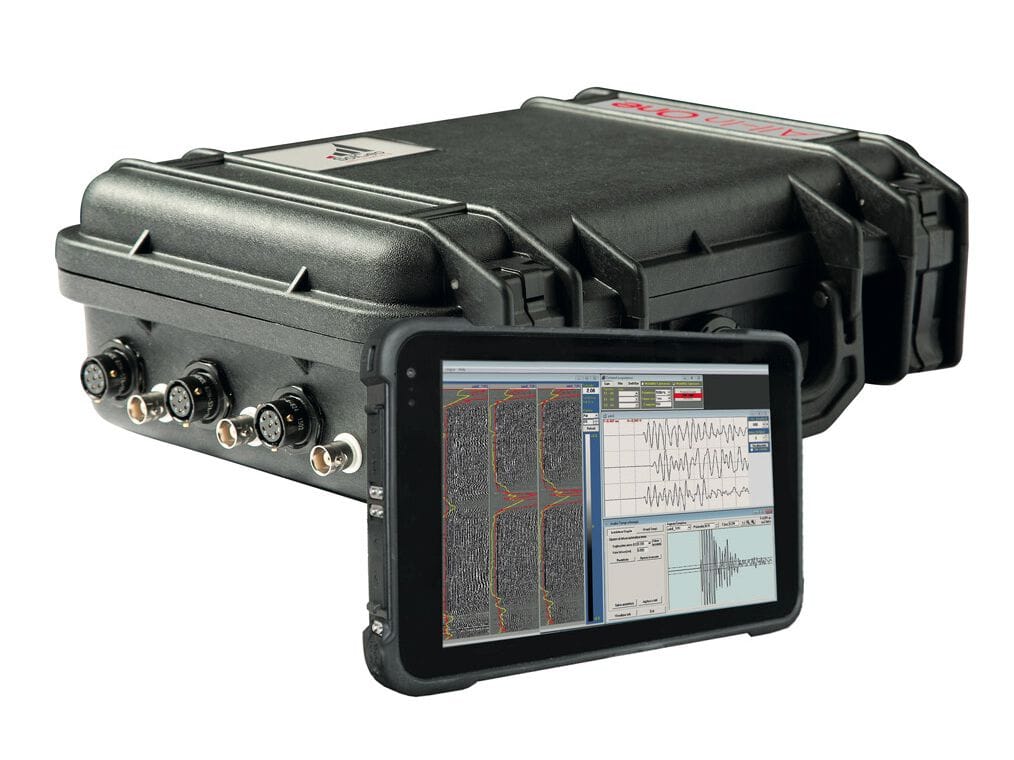

Все захваченные сигналы отображаются, рассчитываются и сохраняются непосредственно в программном обеспечении, предварительно установленном на планшете. Соединение между системой "все в одном" и планшетом через Wi-Fi.

Плюс продукта
-система с 3 зондами
-резкое сокращение времени захвата
-интеллектуальные зонды, включая генерацию сигнала и активную предусилитель
– расстояние между трубками до 3 м
– блок захвата с высоким динамическим диапазоном и низким электронным шумом
-ультразвуковые контактные зонды (55-20 кГц) с
и
низкой деформации, включая программное обеспечение для обработки - полностью
соответствует основным рекомендациям международных стандартов

приложения

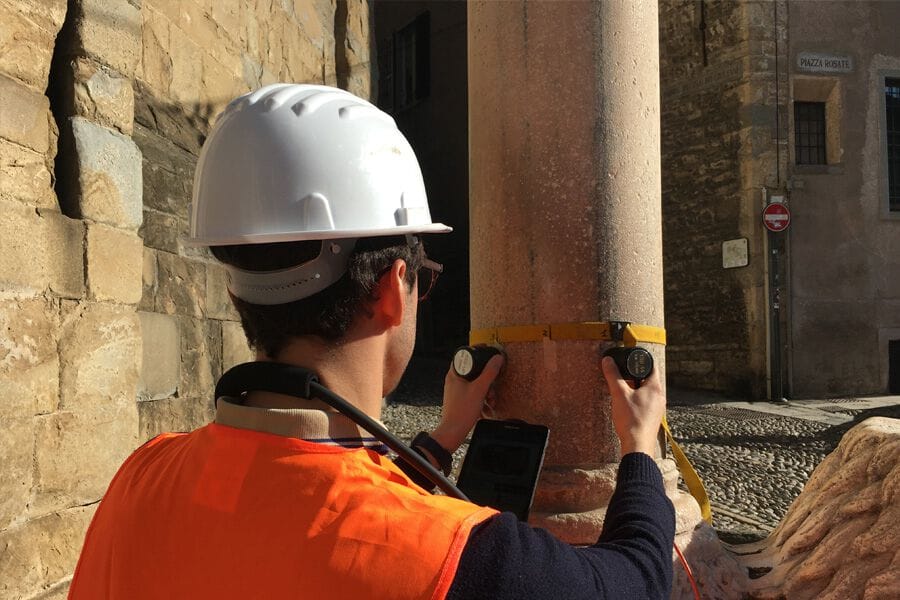

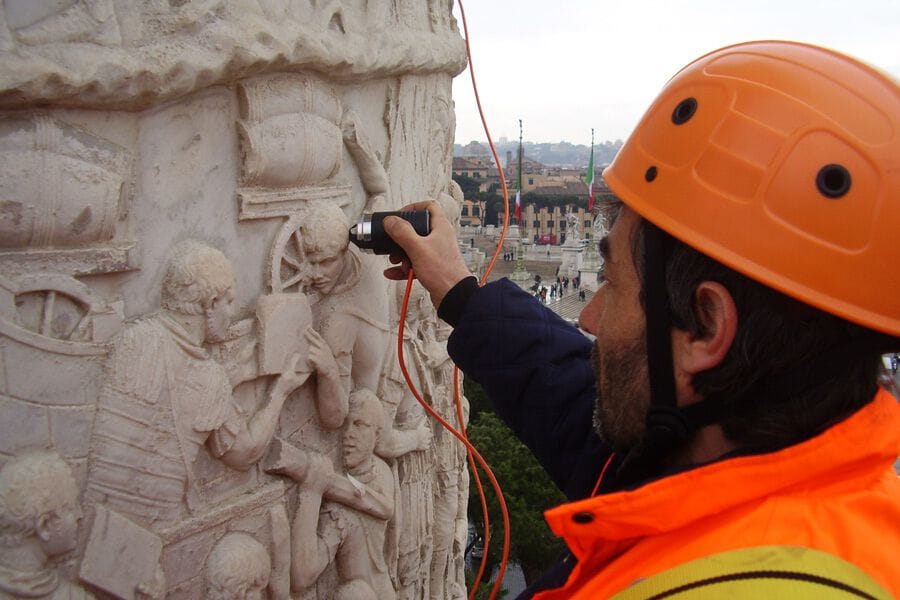

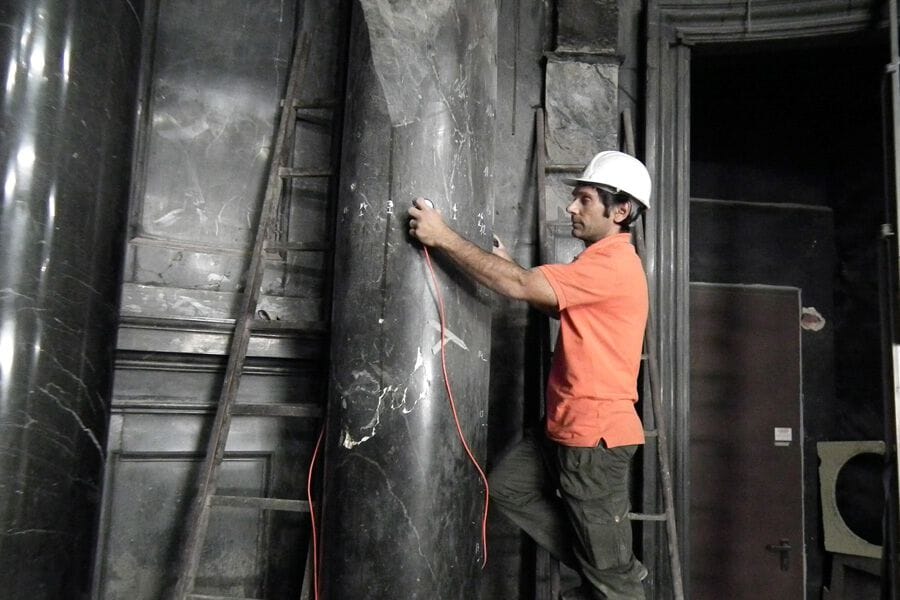

– характеристика бетона, каменной кладки и каменных материалов на месте и в лаборатории
-целостность свай и диафрагм фундамента методом”перекрестного отверстия"
- Целостность фундаментных свай с помощью техники " яма "

технические характеристики
-канал: 2 входа / 1 передатчик
-тип преобразователя: 2 канала 12bit A / D
– тип входа: дифференциальный / несимметричный / IEPE
-входной диапазон: + / - 5 Vpp
-усиление: диапазон от 1 до 40000 дискретный через програмное
обеспечение-Pretrigger: дискретный, 0 до 2000 образцов 1CH; 0 до 1000 образцов 2ch.
– Частота дискретизации: от 10 кГц до 12,5 МГц (12,5 МГц/1Ch – 6,25 МГц / 2Ch)
- выборка на событие: до 8K выборок для каждого канала
- разрешение времени в пути: 80 НС
- разрешение выборки: 12 bit@12.5MHz a ' 16bit@ 50khz (с передискретизацией)
- ширина диапазон: > 1 МГц тип @ gain 10
– фильтр сглаживания: цифровой фильтр по выбору (DSP)
– активировать: аппаратное обеспечение, программное обеспечение, порог (по выбору)
– напряжение привода передатчика: от
100 В до 1200 в– длительность импульса: по выбору, от 1 до 65000 МКС
-повторение импульса передатчика: > 20 meas/s
– I/O: WiFi 802.11 (100m)
- преобразователи: пьезоэлектрический тип: см. таблицу преобразователи
-источник питания: внутренняя батарея LiFePO4 (4,5 Ah)
- зарядка: внешняя зарядка - время зарядки 4h
-потребляемая мощность: 1,8 Вт в режиме ожидания / 2,8 Вт активный ультразвук
– Время работы: > 35 часов в режиме ожидания/ 20 часов работы
-корпус: IP 65
-рабочая температура: 0-60°c
-размеры и вес (Шхгхв): 320 x 212 x 96 мм, Вес 2,5 кг

преобразователи
– датчик отверстия: передатчик / приемник.
- Диаметр: 26 мм;
– длина: 150 мм.

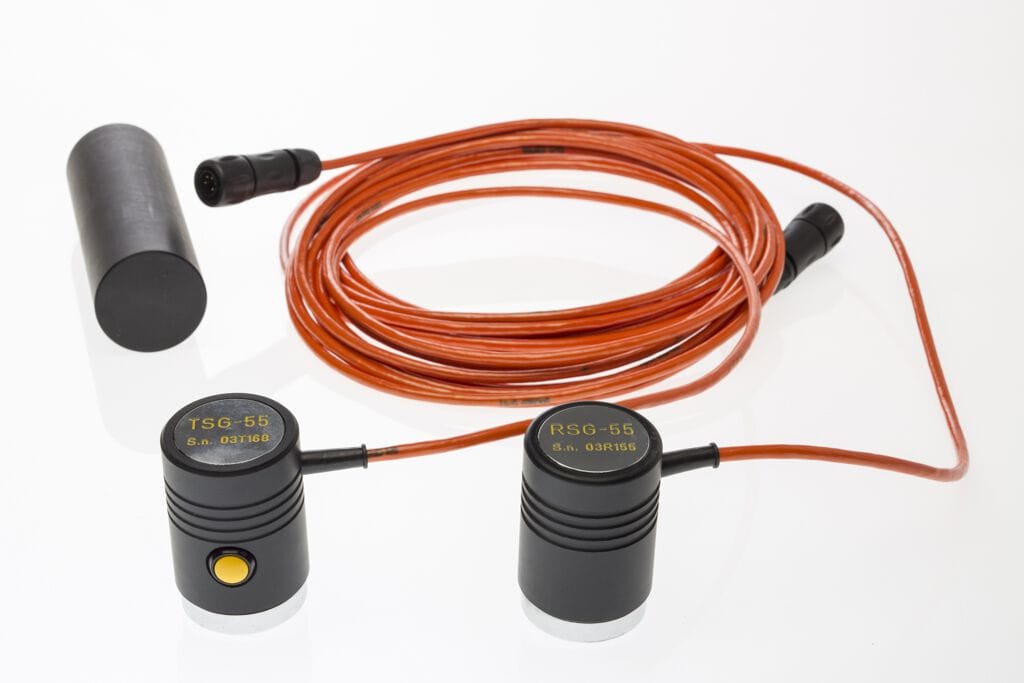

– Датчик приемника (настенный): 55 кГц
- датчик передатчика (настенный): 55 кГц

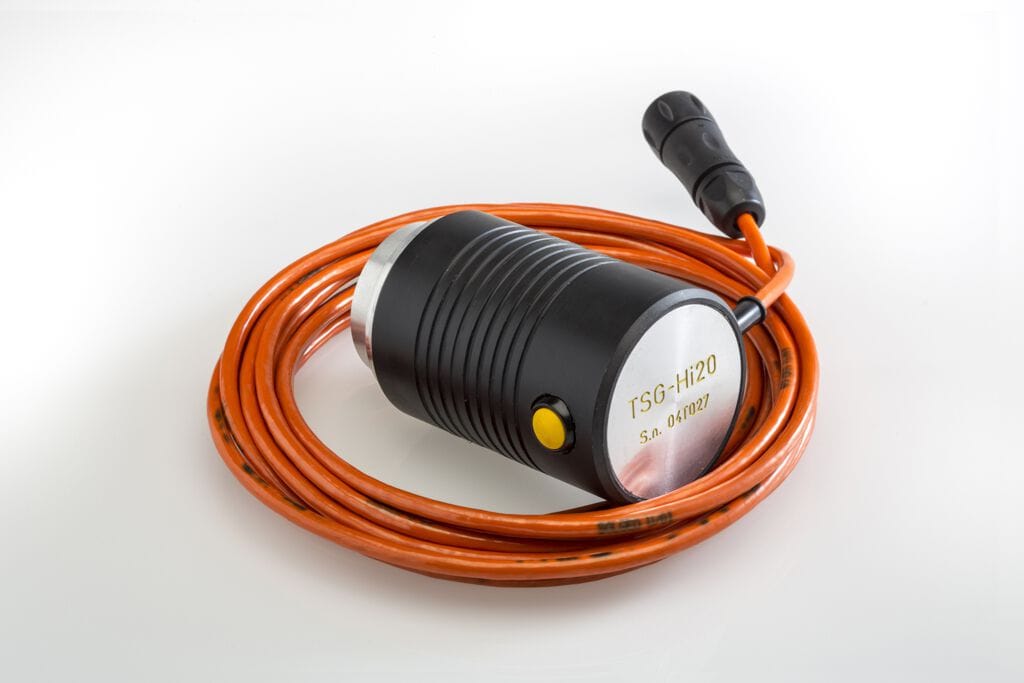

- датчик передатчика (настенный): 20 кГц

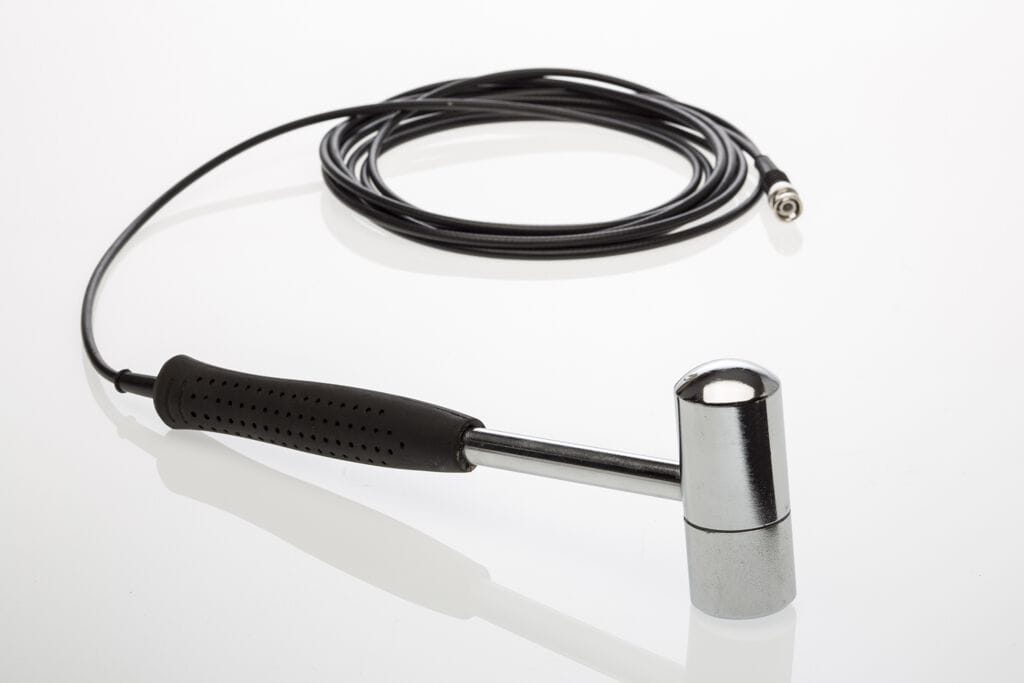

- молоток с акселерометром: полоса пропускания 1/10 кГц, чувствительность 1 мВ / г
- Акселерометр: полоса пропускания 1/10 кГц, Чувствительность 100 мВ / г

комплект аксессуаров CONTACT
-в соответствии со стандартом: UNI EN 12504-4, ASTM D2845-08 и ASTM C597-02.
- Звуковая и ультразвуковая частота измерения 55 кГц или 2o кГц высокочувствительные активные пьезоэлектрические приемники.
- Даже для образцов древесины.
- Интегрирован с инструментальным молотком

PIT KIT
-в соответствии со стандартом: ASTM D5882-O7.

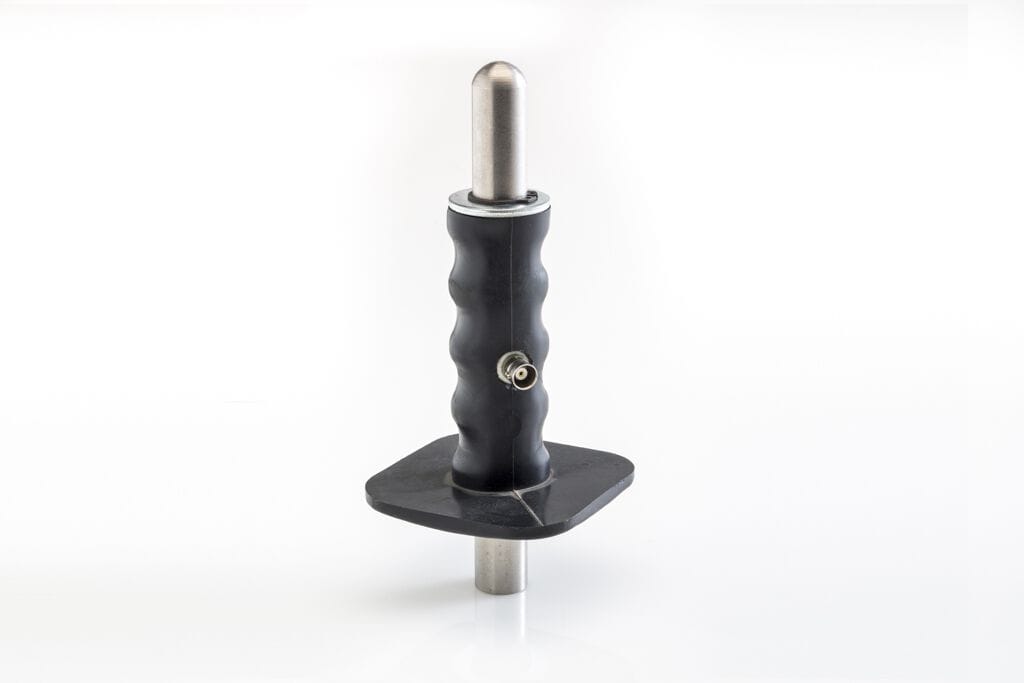

- Яма-Молот и акселерометр.
- Низкая целостность деформации и Эхо-методы.
– Software Solgeo “PPS” incluso.

Комплект MCHA
-в соответствии со стандартом: ASTM D676O-16.
- Одновременные измерения поперечных отверстий вдоль трех путей в фундаменте свай.
- Синхронизация импульсов с помощью энкодера.
- Результат может быть легко напечатан.
- Высокомощный передатчик и высокочувствительные пьезоэлектрические приемники активного типа (выбор между 50 и 80 кГц).
